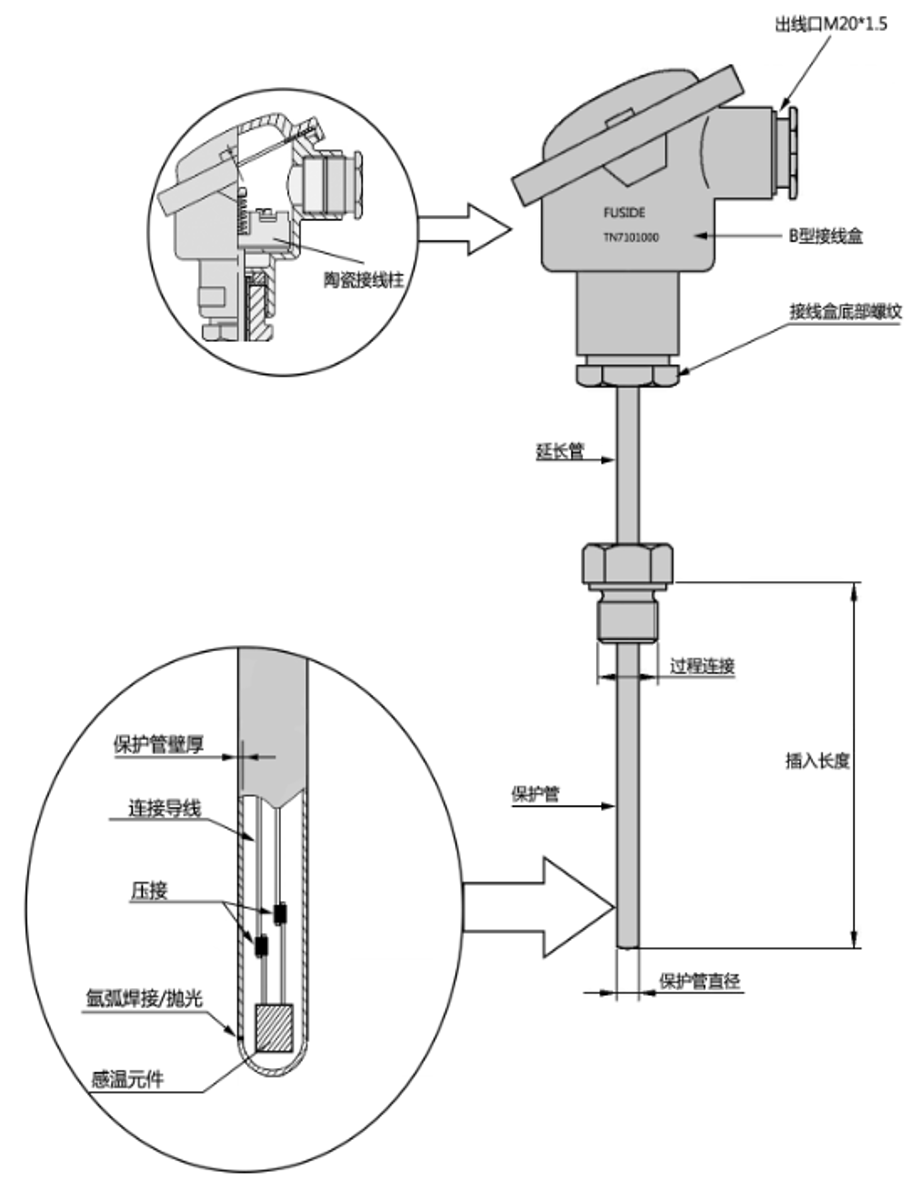

弗賽德pt100熱電阻溫度傳感器結構：接線盒，陶瓷接線柱，接線盒底部螺紋，延長管，過程連接，保護管，連接導線，感溫元件。

FUSIDE Pt100熱電阻溫度傳感器過程連接數據：過程連接時溫度傳感器安裝到工位的重要數據，過程連接種類繁多，常用有公制M螺紋，G螺紋，NPT螺紋、法蘭、衛生型卡盤、真空接頭以及其他特殊連接方式等等。統計分析得出，如果一個溫度傳感器由于過程連接問題導致無法安裝使用，由此維修產生成本將會占據整個產品成本70%以上的比例。過程連接除了考慮規格以外，我們?cè)谌粘?yīng)用中還需要考慮現場相關的其他因數，如密封性、防腐性、耐溫性能以及潔凈度等其他條件，在產品設計初期需與用戶郵件確認或提供該項圖紙。

FUSIDE Pt100熱電阻溫度傳感器保護管數據：保護管是溫度傳感器重要技術參數之一，保護管三項參數為：直徑、長度、材質：

1、熱電阻保護管直徑：保護管直徑一般用戶會提出要求，我們?cè)谧霎a(chǎn)品設計時也需要考慮：

①相應保護管內徑空間是否足夠滿足感溫元件以及導線所需空間；目前裝配式能做保護管為導線式≥2mm,長度15mm；

②保護管直徑必須小于過程連接小徑4mm以上，以保證保護管與過程連接可以有效固定。（如：選用M10螺紋，保護管不可選6mm以上保護管）；

③保護管直徑對傳感器響應速度構成直接影響因素，保護管越小反應速度越快。

2、熱電阻保護管長度：大多數情況下將依據客戶所要求的長度設計，如客戶要求時，保護管長度依據感溫元件位置接觸到介質或溫源為目標。

3、熱電阻保護管材質：材質主要考慮：耐溫性、耐腐蝕性、耐壓性以及潔凈度等方面，根據客戶相應工況與介質選擇與之適應的保護管材質。

FUSIDE Pt100熱電阻溫度傳感器連接導線：主要考慮測量溫度范圍，所選導線耐溫必須包含整體產品測溫范圍。

FUSIDE Pt100熱電阻溫度傳感器測溫元件：常規選用Pt100薄膜芯片，我們所有芯片精度都滿足A級，主要考慮測溫范圍，低溫-50℃以下需選用低溫芯片，高溫500℃以上不建議使用熱電阻。
